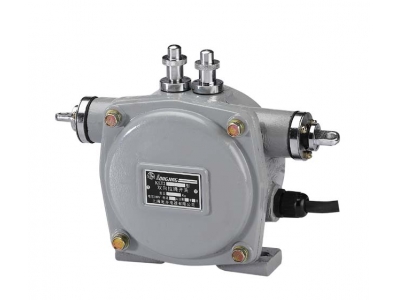

ZDLX型拉線急停開關
1．概述
ZDLX型拉線急停開關適用于煤礦有瓦斯、煤塵爆炸危險的環境，也適用于煤炭、冶金、化工、建材等礦山以及選煤廠、鋼鐵廠、熱電廠、港口、糧庫等使用環境。用作輸送機沿拉繩緊急閉鎖保護。
1.1使用環境條件
環境溫度：   -20~+40℃
相對濕度：    不大于95%（+25℃）
1.2主要特點
a．可雙向拉繩，人工復位；
b．密封性能好，動作可靠，維護方便；
2．主要技術指標
防爆形式：    礦用本質安全型，ibI
外殼防護等級：IP54
觸點容量：AC380V、DC220V，5A（煤礦井下使用時，須與本安電路連接）
觸點數量：每個行程開關常開1組，常閉1組
行    程：    20~40mm
拉    力：    150±20N
引入電纜外徑：左右出線口（2個）6~12mm
重    量：   7.5kg
3．工作原理
正常工作時，拉桿不轉動內部行程開關不動做，控制回路內的接點處
于常閉。當膠帶機出現任何故障需要緊急停車時，只要拉動任意端的鋼絲繩，拉桿旋轉帶動內部行程開關動作。膠帶機電氣控制裝置接收到此信號后，發出指令，切斷電機電源。
故障排除后，人工將開關復位。不通過人工復位，拉桿不能退回原位，
開關起閉鎖作用。
4．使用方法
4.1   安裝
用戶應根據本開關的安裝孔尺寸，自制安裝板。將開關固定在安裝板上。本開關也可以用螺栓直接安裝在機架上或運輸道行人一側的墻壁或欄桿上，膠帶輸送機沿線一般間隔50~100米安裝一臺閉鎖開關。鋼絲繩一端固定在本開關拉桿上，另一端固定在輸送機機架或墻壁、欄桿固定點上。
4.2   接線
      本開關內部接線，用戶可根據需要選擇電纜外徑在6~12mm的2~4芯信號電纜，把各臺閉鎖開關和電控裝置連接起來。
4.3   注意事項
a．煤礦井下使用時，必須與本質安全型電路連接。
b．安裝時應保證拉繩松緊適當，以便開關可靠動作和復位；
c．定貨時用戶應提出需用的拉繩長度，另外計費。
