LL-V 型料流檢測器

一、主要用途與適用范圍
LL-V 型料流檢測器為壓輥式結構，主要用于帶式輸送機輸送物料時的檢測，可控制自動撒水除塵，順序啟動控制等。特別對高速及大塊物料的輸送機有突出的優點。適用于冶金、煤礦、電力、建材、化工等行業輸送散狀物料帶式輸送機的料流檢測。

二 、型號組成及其代表意義


三、主要技術參數
額定工作電壓：     AC220V 50Hz
接點形式：         1常開。1常閉。
接點容量：         AC380V3A
工作溫度：         -30℃~ +40℃
相對濕度：         ≤90 ％（25℃時）
防護等級：          IP65
整機重量：         2kg
四、結構性能與工作原理

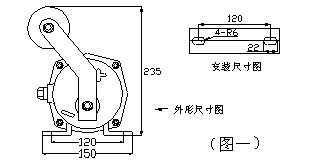

本產品傳感器為壓桿式，外形見圖一。傳感器的承壓托輥安裝于輸送帶承載帶下表面，本裝置不能安裝在溜槽附近膠帶下面。當輸送帶上有料運行時
須有5～10mm的下沉量，輸送帶的下垂使觸輪偏轉，壓動行程開關發出有料信號。



五 、安裝與接線

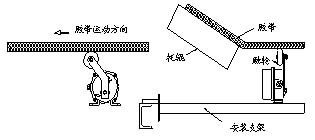

安裝：傳感器設置在帶式輸送機兩個承載托輥之間，通過傳感器支架與輸送機中間架連接，見圖二。調整傳感器支架高度使承壓托輥緊緊接觸于承載輸送帶下面。


（圖二）



接線：出線口帶1米3×0.752的電纜。

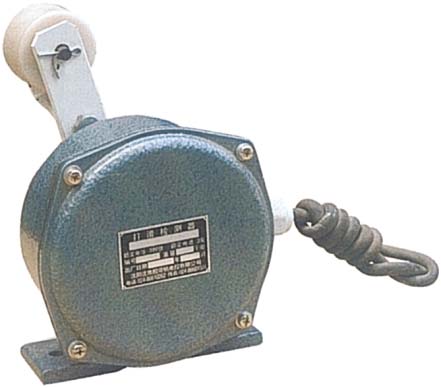

LL-V型料流檢測器-實物圖
