料流檢測器
概述：
本機用于膠帶運輸機輸送物料的檢測，可發出有載運行信號。如有灑水裝置連接，可實現對物料的自動灑水功能。本裝置也可適用于對向運行的膠帶機。
工作原理：

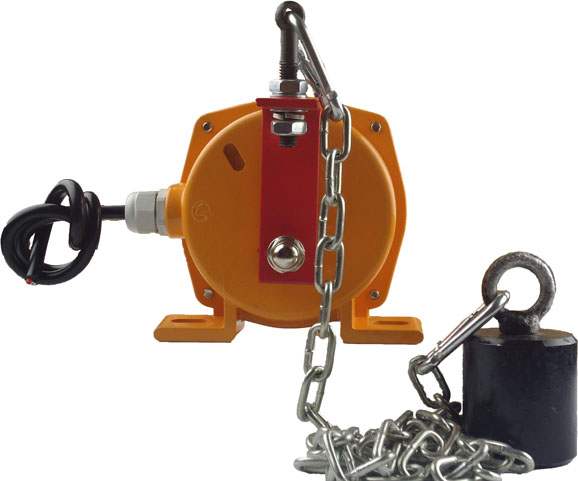

Ａ型：本機采用下垂鏈球與物料接觸的檢測方式。當膠帶運送物料陳物料推動球井帶擺臂向一側偏搖若偏移角度大于20時，內部開關啟動輸一組開關信號。
Ｂ型：該檢測裝置采用負荷式檢測當膠帶上有物料時由于物料重量的作用使皮帶有相應的下沉重，當皮帶下沉?xí)r把檢測器頂部的托輥壓下，帶動內部感應部件移動便接近開關工作給出一開關量實現其檢測。檢測器安裝在上行膠帶下面選擇膠帶有物料時下沉量比較大的地方，最好在兩個托輥之間不要安裝在出料口附近。在沒有物料時使觸輪與膠帶剛好接觸。
結構特點：
對干膠帶較寬、帶速較高時來用門式支架安裝：
如膠帶較窄、帶速較低時可采用單臂式支架：
采用鏈球與物料接觸，減小了物料對檢測器的直接沖擊，延長了使用壽命
若選用單臂式支架，橫梁在箭頭指向外斷開，橫粱與支臂交接處加一斜拉角鋼。
主要技術參數
動作角度（雙向）：20°
觸點數量：常開 1 常閉 １
觸點容雖：ＡC 380V 5A
防護等級：IP67
可靠性:106次
重量（KG）：４
使用與安裝：
Ａ型：采用門式支架安裝架，將檢測頭固定干橫粱上：鏈球高度可視現場情況確定：
本裝置開關轉換角度為20，對有傾角的膠帶機可適當調整安裝角度；對干單臂式安裝可參照門式安裝方式：
可選擇掃把式或鏈?zhǔn)健?br /> B型：安裝在落料口２５米處上行皮帶下表面；安裝在膠帶下而目下沉量最大的部位；滿載時，膠帶與觸輪保持接觸：定期清除積塵．保持觸輪活動靈活目如。
使用環境條件
環境溫度：-30℃-+75℃：相對濕度：不大于80%:
接線方式：
本機出廠時已配長度為1.0米電纜線,接線方式參照標牌所標線色。
