用途:本產品由綜合保護儀(簡稱主機)和分機，信號中繼器及配有地址編碼終端器的保護裝置組成。系統網絡采用CAN總線制結構，雙絞線或光纜連接RS485通信方式傳輸信號。超長距離的信號傳輸可選用新型的級聯式(CWDM)光纜傳輸方式。使信號傳輸距離達到幾百公里的要求。主機能自動對系統進行不間斷的檢測，集中控制顯示膠帶機的運行狀態，它將膠帶機各個位置的跑偏、事故，打滑、堵塞等檢測裝置，以地址碼方式命名，當各種信號開關動作時，監控機能直接顯示準確的故障種類、地址，代號。并向輸煤程控系統提供15種類型保護裝置開關量繼電器信號。

技術參數
工作電壓：220V／AC
地址碼容量：9999
輸出接點容量：220V／5A
通訊距離：≥100公里
防護等級：IP65
可控膠帶機數量：100臺
顯示故障種類：15
輸出接點：一開一閉15組
通訊接口：RS485(MODBUS協議)
功耗：65W
設備描述:本裝置的控制核心是PLC可編程序控制器，它采用掃描的工作方式，接受RS485通訊總線送來的現場各種保護裝置終端信號，經放大、譯碼、邏輯分析后將其運行狀態顯示在液晶屏上（選配）。本機具有自檢功能，如果系統中線路或元件發生故障均能告警并顯示出來。JYB／ID應用軟件;安裝;調試簡單，預留接口，方便升級。可控制9999個點位，容量大抗干擾能力強，可靠性高.只用l根6芯電纜連接整個系統，因此大大減少了PLC點數和電纜用量.該監控主機編碼控制器能準確判斷顯示各種故障、地址、名稱和代號，因此縮短了排除故障和停機時間，單機通訊距離半徑達1200米。傳感器監控?cái)?shù)超過256個時需加裝信號放大器和控制分機。


監控機面板符號說明
　　液晶顯示可配6．5寸高亮背光顯示屏，動態顯示以下內容：
膠帶機號、地址編號、狀態報警、正常運行、動態顯示各地址狀態。
故障燈：當出現通訊故障時、該燈亮。
設定鍵：設參數，先按設定鍵進入?yún)?shù)設定程序。
增減數鍵：設定或查看參數。
切換鍵：用于顯示或設定下一參數。
確認鍵：調整參數后，確認參數存入。
啟動／停止鍵：用于啟動主機或停止。
復位鍵：當出現不可排除故障時可按該鍵進行系統復位。
通訊燈：指示目前系統通訊狀態。
停止燈：停止通訊。

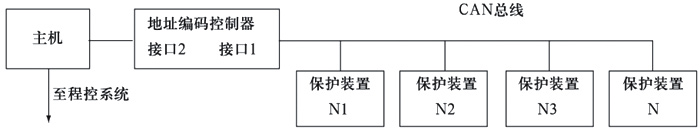

系統圖

系統結構可靠性措施：
　　為了適應皮帶輸送機現場面臨的極限溫度、濕度、灰塵、腐蝕性氣體、風、雪、雨、雷電等惡劣因素，提高系統運行可靠性，系統數據信號線采用RS485平衡發送和差分接收，因此抑制共摸干擾能力。如任何終端出現不通訊或斷線故障，僅提供報警，不會使系統運行停止，出現報警時，應即時根據面板
提示內容做相應處理。
　　電源在傳輸過程中，如受干擾出現短時過電壓，系統保護動作使之不會對通訊終端造成損壞，通訊仍然可靠進行，但線纜，應穿鋼管后敷設在不易損毀的地方。
　　系統具有耐3000V靜電干擾能力，一般的保護動作也不會造成系統軟硬件故障，通訊電纜線屏蔽層要保證單端接地，減少各種干擾。
　　系統接地要單獨接地，接地電阻小于4歐姆，若外界不能滿足該條件，則可能造成系統保護不完全，出現意外故障。
　　該機地址通訊系統，采用工業級芯片CPU和先進的集成電路設計而成，在現場使用時抗干擾能力強，可靠性高，而且終端器具有自動故障處理和自動恢復能力，保證系統的高性能和免維護性。
　　在正常條件下，系統無需維護，若在運行中出現報警，請檢查報警提示的部位聯線及終端信號電纜的聯接，并運行測試程序測試終端情況。

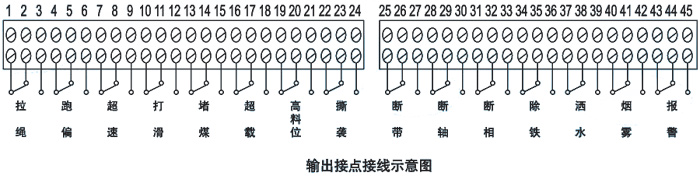

安裝與接線圖
