帶式輸送機保護控制裝置

總體技術性能

• 以PLC作為主控元件，具有防潮、抗干擾能力強，現場易編程、易擴展，基本免維護，并且還能夠實現軟件控制化，自動檢測系統故障等功能。

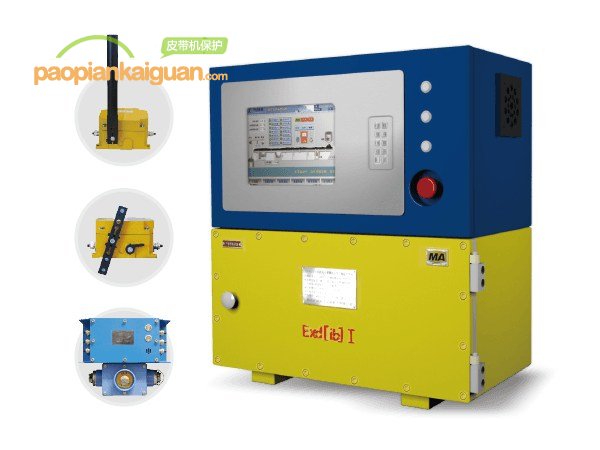

• 整個系統由礦用隔爆兼本安型可編程控制器(PLC)、隔爆液晶屏、本安操作臺，各種保護傳感器和集控軟件部分組成。主站與分站之間通過光纖總線方式連接組成控制網絡，分站之間即相對獨立，又互相聯接，組成一套靈活的控制系統，從而完成整個運輸系統及生產系統的控制要求，并可與礦井監控系統組網。系統監控、保護功能齊全，聯接簡單，能準確識別故障性質及位置，組網能力強，具有遠程診斷功能。
• 具有檢測控制打滑、堆料、超溫、煙霧、縱撕、灑水、速度、跑偏、煤位、拉線急停等保護功能。
• 通過設置在皮帶運輸機上的物料傳感器，能夠檢測皮帶的煤量情況并且實施調節皮帶運行速度，當煤量大的時候快速運行，當煤量小的時候調慢皮帶的速度。同時降低皮帶空運的速度，減少停機時間。

系統優勢

• 選用先進的控制器，系統的實時性好，可靠性高，數據處理速度快；
• 采用全分布式控制結構，系統具有較高的安全性。當地面部分出現控制故障時，井下部分仍可實現集控運行；
• 通訊網絡的速度快，距離遠，可靠性高；
• 界面直觀友好，操作簡便，功能齊全。人機界面不僅具有形象逼真的動態畫面和全中文顯示，還具有實時報警監視、安全確認機制和數據記錄功能；
• 減少布線成本，由于采用遠距離通訊網絡，使布線更加方便，并大大減少電纜用量；
• 維護方便，運行費用低。系統擴展方便，可以隨時增加節點，并能夠通過網絡由中控室在線修改程序。控制器和網絡可靠性高，維護工作量小；
• 系統采用總線快插方式，安裝簡單，維護方便；
• 系統抗干擾能力。系統具有良好的接地系統，接地電阻小于4歐姆；系統信號傳輸具有足夠的抗干擾能力，接線強弱回路分開布線。

總結各礦膠帶運輸系統的經驗教訓，特別采取了增加設備可靠性的措施，例如選用先進、可靠的控制器和網絡產品。
自控系統在性能上具有良好的抗濕熱性、抗干擾性，在結構上能夠滿足在井下條件能夠迅速檢修或更換元器件，根據煤礦井下的現場環境，控制箱采用不銹鋼結構，其他設備采用防腐措施。
