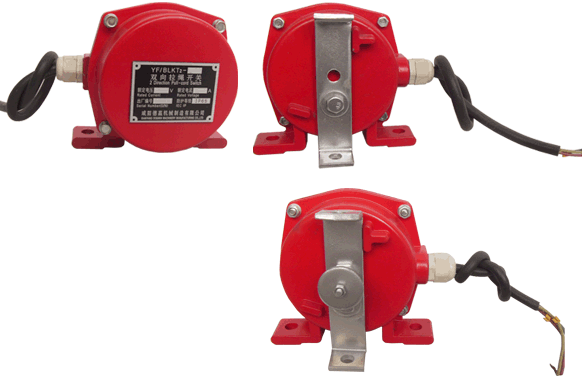

雙向平衡拉繩開關概述
BLKT2-I/II型雙向拉繩開關用于膠帶運輸機發生事故時緊急停機。
BLKT2型雙向拉繩開關型號：BLKT2-I雙向拉繩開關(自動復位),BLKT2-II雙向拉繩開關(手動復位)

BLKT2-I雙向拉繩開關,BLKT2-II雙向拉繩開關
BLKT2-1雙向拉繩開關,BLKT2-2雙向拉繩開關

雙向拉繩開關分Ⅰ型兩種型號，Ⅰ型動作后自動復位，（見圖1）。Ⅱ型動作后有自鎖裝置（鎖定銷），需要手動拉出復位后開關才能重新使用，（見圖2）。本件為雙向動作，拉繩臂兩端均可安裝拉繩，當膠帶機運行出現故障需要停機時，現場工作人員拉動連接在拉繩上的拉繩，使轉臂轉過一定的角度，觸動工作開關后能同時發出報警和停機兩組信號，達到預防和控制設備及操作員安全的目的。

技術參數

產品型號	動作角度	極限角度	動作力	觸點數量		觸點容量	復位方式	可靠性	防護等級
				常開	常閉
BLKT2-I	30o	75o	10	1	1	AC380V 5A	自動	>10萬次	IP65
BLKT2-II	30o	75o	10	1	1	AC380V 5A	手動	>10萬次	IP65

工作原理
開關為雙向觸動式，一端固定在拉繩螺栓上，另一端固定在開關臂上，開關到固定點距離不超過25米，開關間距離不超過30米，當外力促使開關臂桿，轉動到報警（停機）位置時，開關動作。
結構特點
開關為封閉、防腐的鑄鋁外殼，防護等級為IP65，在惡劣工作環境下可長期使用。整體式蓋板，使得進行開關調節及維護方面不需要拆除線桿。機內采用進口元件，觸點容量大，動作靈敏、可靠。
適用范圍
常規皮帶輸送機 包裝生產線 梭式輸送機 裙帶式給料輸送機 輪船裝卸系統 斗式提升機 水平給料機 堆料/取料系統、起重機、挖掘機
使用與安裝
開關平衡地按在機架的固定支架上；將鋼絲繩系在兩端的拉環上，每側盛不超過30M（有坡度時應當縮短）；拉繩壓力應適宜，以確保開關可靠復位；拉繩沿膠帶平行方向設置，每3M加一吊環；鋼絲繩按用戶所需規格，廠方可代購。

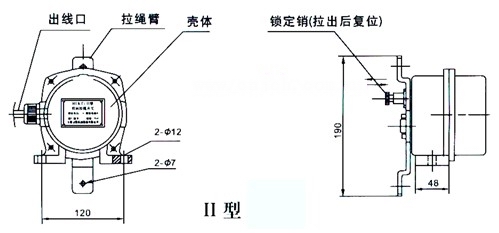

外形結構


接線方式

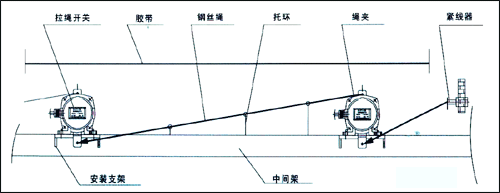

1、拉繩開關成對安裝在膠帶機左右兩側，拉繩開關安裝支架與膠帶機中間架用螺栓或采用焊接固定，其位置應低于膠帶及便于現場工作人員使用，兩臺拉繩開關之間相距50m左右為宜。
2、拉繩系在一關臂上，拉繩推薦采用覆塑鋼絲繩，（或普通鋼線繩1×W19-4（5）-150，絲直徑4～5mm均可。鋼絲繩用繩卡（6KTH）固定，每隔3m左右安裝一個托環，以免鋼絲繩垂繞度過大，保證拉繩動作可靠。在滿足開關正常工作的前提下，盡可能拉緊繩索，減少鋼絲繩垂繞度。
3、對于爬坡段膠帶機，應盡量縮短開關間距，及拉繩長度。
4、安裝：底座2-?12孔與安裝支架用2-M10×40螺栓連接。
5、接線；拉繩開關出廠時配有長度1.2m四芯橡套電纜，芯線上配有1、2、3、4線號，其中1、2為常開接點，3、4為常閉接點。

本機出廠時已配長度為1.0米電纜線，接線方式參照標牌所標線色。
