概述

礦用本安型急停開關是在有煤塵、瓦斯爆炸危險環境中運行的膠帶運輸機沿線設置的緊急閉鎖開關，當膠帶機沿線發生緊急情況時，通過現場人員拉動鋼絲繩使膠帶實現緊急停車。

結構特點

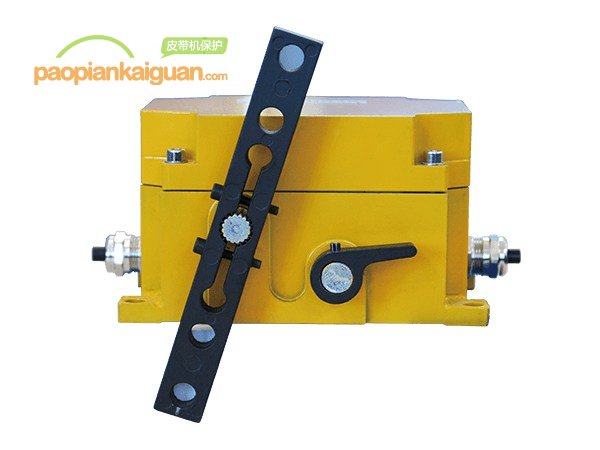

殼體采用鋼板模壓成型，機械強度高，該產品由殼體、行程開關和雙向擺臂等組成。
結構設計合理，安裝使用方便，動作靈敏可靠。
外殼防護等級：IP54。

工作原理

該產品按照一定間隔安裝在膠帶機的行人一側，相鄰兩臺之間用鋼絲繩通過開關上的擺臂連接起來。當膠帶機發生緊急情況拉緊鋼絲繩時，驅動內部凸輪，使行程開關動作并閉鎖，實現緊急停車同時發出報警信號。故障排除后，人工解鎖允許膠帶機運行。

主要性能及技術參數

• 觸點數量：動合接點1個，動斷接點1個
• 觸點容量：DC24V 1A
• 動作拉力：110N，動作力誤差應不大于20%
• 動作行程：30°，行程誤差應不大于20%
• 閉合接點的接觸電阻不大于0.1Ω，振動、沖擊和壽命試驗后不大于0.2Ω
• 動作性能：拉繩開關受力，轉動超過30°后，應動作并鎖定，必須在人工復位后方可解鎖
• 復位力：80N，誤差應不大于20%
• 閉鎖方式：機械閉鎖
• 復位方式：手動復位

重量及外形尺寸

• 外形尺寸：204mm×190mm×129mm
• 重量：8.5kg
