PKB系列兩級跑偏開關
當運行中的膠帶發生跑偏現象時，膠帶邊緣帶動立棍旋轉并擠壓使之傾斜，若立棍傾斜角度大于一級動作角度時，開關發出一組開關信號，如立棍繼續傾斜大于二級動作角度時則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機復位正常運行后，立棍自動復位。

一、概述
用于傳送機膠帶跑偏的檢測，防止由于膠帶跑偏而造成物料溢出等故障，本機廣泛應用于礦山、電力及化工等行業的運輸系統中。
二、型號含義

三、技術參數
1、使用環境條件
a、環境溫度 -30℃～50℃
b、相對濕度 不大于85％ 2、主要技術參數
四、結構特點
1、本機采用鋁合金精密鑄造殼體，強度高、重量輕；
2、外殼防護等級達IP65，可在惡劣環境中工作；
3、機內采用進口微動開關、觸點容量大、動作靈敏、可靠。

五、工作原理
當運行中的膠帶發生跑偏時，膠帶邊緣帶動立輥旋轉并擠壓立輥使之傾斜，若立輥傾斜大于一級動作角度時，立即發出一組開關信號，若立輥繼續傾斜大于二級動作角度時，則輸出另一組開關信號。兩組開關信號可分別用于告警或停機，膠帶機恢復正常運行后，立輥自動復位。
六、安裝調整
1、將跑偏開關固定在支架上，然后焊在機架上；
2、立輥軸線與膠帶平面相垂直，立輥與膠帶邊緣距離為L=50～100mm；
3、膠帶位于立輥下端1/3處；
4、每100m膠帶可安裝跑偏開關一對，詳見圖2。
七、接線方法
本機出廠時已配接4芯橡套電纜，芯線上備有線號，可參照圖3接線。

八、用戶須知
用戶若訂購我廠提供的安裝支架，請提供膠帶的槽角。

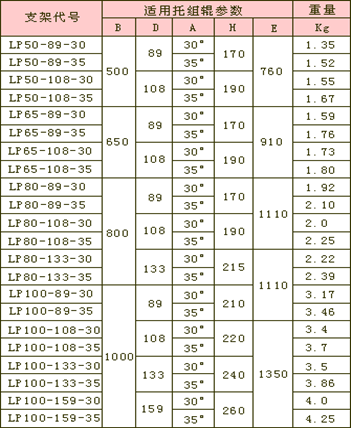

跑偏開關支架代號：
