KG1007A-2 型膠帶跑偏開關為礦用本質安全型電氣設備，適用于煤礦井下有瓦斯、煤塵爆炸危險的環境，也適用于煤炭、冶金、化工、糧食、運輸?shù)刃袠I(yè)以及選煤廠、鋼鐵廠、熱電廠、糧庫、港口等地面惡劣環境，用作輸送機膠帶跑偏檢測和保護。

　其主要特點為：

　a. 體積小、重量輕、密封性能好、維護方便；

　b. 觸點動作后還留有較大的探桿轉動緩沖角，使其本身不易損壞；

　c. 探桿具有縱向防沖擊性能；

　d. 探桿上裝有尼龍滾動護套，當探桿和膠帶摩擦?xí)r起保護作用；

　e．采用出線口形式，結構簡單、可靠。

1.1  防爆型式

　　礦用本質安全型，標志為“ExibⅠ”。

1.2  型號意義

　  KG    1   007    A

　                              修改序號

　　　　　　　　　　　　　　　　登記序號

　                              位移

　                              礦用傳感器

2  主要技術指標

    外殼防護等級：IP65

    觸點容量： AC380V、DC220V  5A（煤礦井下使用時須和本安電路連接）

    探桿動作轉動最大角度：大于70°，雙向轉動

    觸點動作時探桿轉動角度：20°±3º（一級）、35°±3º（二級）

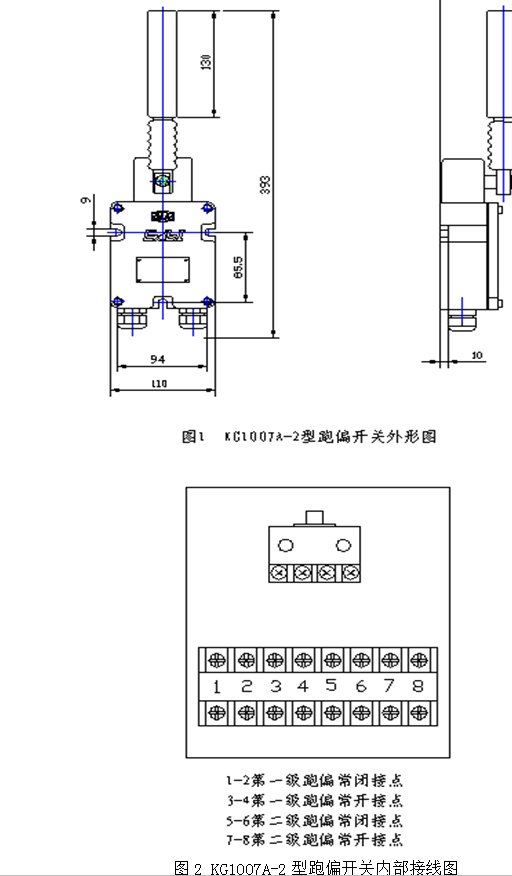

    外形：見圖1

    重量：2kg

　　引入電纜外徑：兩個出線口，允許電纜外徑為6～12mm。

　　本設備屬簡單設備，在使用時，工作電壓和工作電流不得超過規定值，井下使用時還要求必須和本安電路連接。

3  工作原理

　　膠帶正常運行時，跑偏開關的探桿與膠帶基本垂直。當膠帶跑偏時，膠帶碰到跑偏開關的探桿，并帶動探桿軸旋轉，當探桿偏轉到動作角度時，使其內部的行程開關動作，發出跑偏信號。

安裝及使用

煤礦井下使用必須與本質安全型電路連接；

接線圖見圖2；

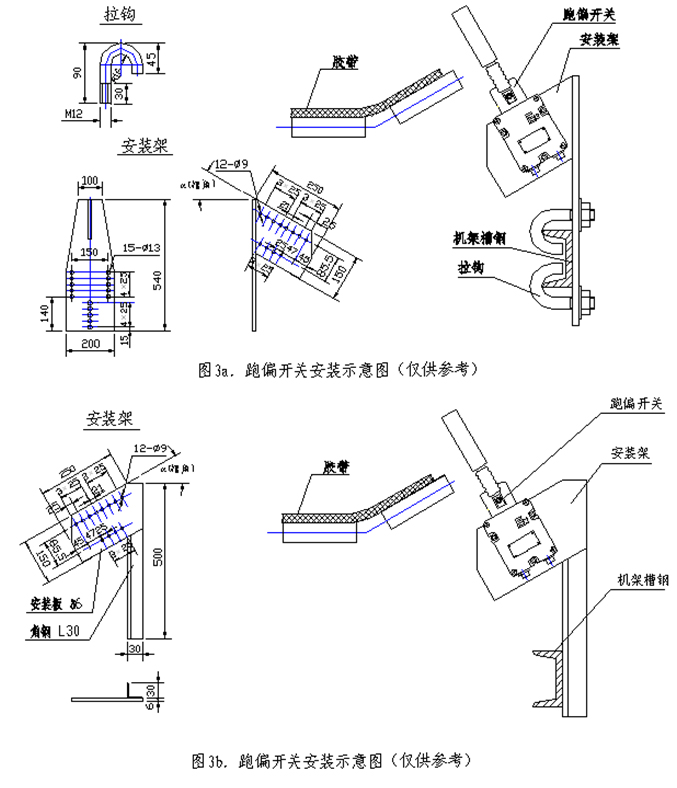

跑偏開關的安裝可參考圖3所示。圖3a安裝適用于煤礦井下或不宜焊接的場合，圖3b安裝適用于可以焊接的場合。

安裝時應注意跑偏開關的位置，正常時膠帶與探桿相距5~10cm，一級跑偏動作時，膠帶應碰到尼龍?zhí)綏U，其接觸點為距離尼龍?zhí)綏U頂端約2/3處。

運輸、貯存

運輸

包裝后的跑偏開關，在避免雨雪淋襲的條件下，可適用于各種運輸方式。

貯存

跑偏開關包裝后，可在干燥、無腐蝕性物質、無強烈振動的室內存放二年。

附件及資料

　　使用說明書    1份

　　產品合格證    1份
