JYB/GDZL-Z-A光電檢測縱向撕裂保護裝置

用途:
　　 本保護裝置適用于煤礦井上、電廠、碼頭、冶金、水泥等各種型號膠帶運輸機膠帶縱向撕裂的保護。在皮帶出現撕裂、戳破；絞結處損壞或者鋒利物凸出皮帶時，撕裂裝置能發出報警信號和停機信號。
　　
技術參數：
　　開關觸點：2常開、2常閉 　　　 　開關觸點容量：AC380V／5A
　　工作電壓： AC220V 　　　　　　　檢測型式：紅外光源
　　使用環境：—30°+60° 　　　　　復位方式：手動復位
　　傾角調整：10°—45°　　　　　　動作力：1～5kg
　　防護等級：IP65
　　通訊接口：RS485符合MODBUS協議(用戶選配)
　　通風距離：雙絞線1．2公里，光纜50公里



設備描述：
　　該保護裝置安裝于機頭、機尾及有溜槽下料口的附近，裝置有檢測傳感器和控制箱兩部份組成，傳感器采用大功率紅外線檢測手段，并能根據各種不 同規格的膠帶機調整傾角度，其通用性強，適用于各種不同規格的膠帶機。安裝方便，無須對膠帶機機架進行加工。控制箱面板設有自校按鈕，便于自檢。檢測器外殼采用鑄件結構。光電檢測采用膠管密封，塵土和物料附著不影響靈敏度。一臺控制箱最多可與1-4套檢測器配套使用。

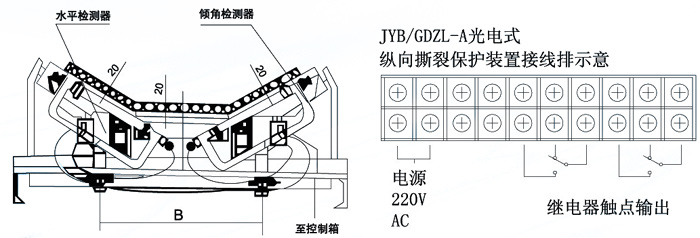

安裝與接線圖
