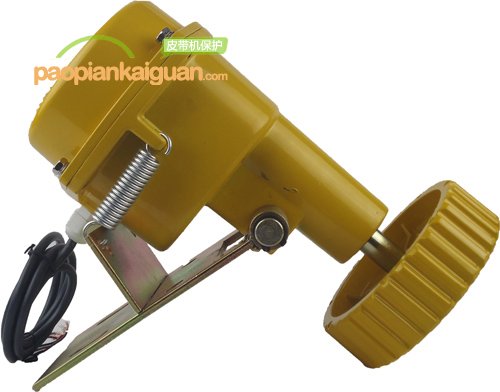

DH-III速度打滑開關用于檢測帶式運輸機在運行中的膠帶與主動滾筒之間的打滑，防止打滑所造成的惡性事故，該檢測器還可用于多條膠帶機聯鎖啟動和停機，低速抱閘保護。

DH-III速度打滑開關工作時，通過膠帶帶動觸輪，使觸輪反應出膠帶的實際帶速，觸輪帶動檢測器內傳動軸，使產品內部繼電器工作，繼電器工作主要是由輪片切割光電信號，由內設固定數值與實際值產生對比數值從而產生通斷信號，完成檢測帶速工作，如果膠帶速度與主滾筒速度不同步并下降到正常帶速的20-30%時，接點通斷信號發生變化，重新輸出一組信號給控制室，警示工作人員膠帶已處于嚴重打滑狀態。

DH-III速度打滑開關技術參數
工作電壓：AC220V
環境溫度：－35ºC ～＋60ºC
相對濕度：不大于95% （25ºC時）
工作位置：帶式運輸機上膠帶下面。在膠帶機起車或停機過程中應不投入或投入無效。
觸點容量：24～380V AC/DC 1:5A
檢測帶速范圍：0.8～3.5米／秒
供電電源：AC 380V (AC 220V), 2A, 50HZ；
絕緣電阻：≥ 20 MΩ
觸點數量：一開一閉兩組觸點，雙向動作；
觸點容量：電壓500V以下，電流2A以下
觸點壽命：不大于10萬次；
打滑率：25%～30%（可以用戶要求而定）
防護等級：IP65



DH-III速度打滑開關外形尺寸

安裝使用與接線

安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑檢測器與膠帶面平行，同時膠帶無料運轉時檢測器觸輪與膠帶面應可靠接觸，且安裝位置保證在振動最小和膠帶抖動最小的地方。當采用檢測器輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。


安裝示意圖
