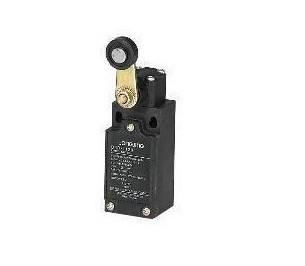

品牌 OMRON/歐姆龍 型號 D4D-2121，D4D-2121N 結構類型 滾輪式
開關類型 常開 額定電壓 220-380（V） 額定電流 -（A）
工作行程 15 超行程 95 應用范圍 機械設備
產品認證 CCC

國外認證規格

認證機構	規格名稱	文件名
CCC（CQC）	GB14048.5	20030103077624

注. 關于認定型號、請來電咨詢。
額定值

額定電壓 (V)	非感性負載(A)				感性負載(A)
	阻性負載		燈負載		感性負載		電動機負載
	常閉	常開	常閉	常開	常閉	常開	常閉	常開
AC125 250	5 5		1.5 1	0.7 0.5	3 3		2 1.5	1 0.8
DC12 24 125 250	5 5		3 3		4 4		3 3
	0.4 0.4	0.2 0.2	—— ——		—— ——		—— ——

注1. 上述數值指的是穩定電流的數值。
注2. 感性負載指的是功率因數為0.4以上（交流）、時間常數7ms以下（直流） 時的負載。
注3. 燈負載指的是有10倍的浪涌電流的負載。
注4. 電動機負載指的是有6倍的浪涌電流的負載。

起動電流	常閉	最大24A
	常開	最大12A

安全規格認證額定值
  CCC（GB14048.5）

級別和額定值

AC-15 3A/250V

性能

保護結構		IP65
壽命 *	機械	1,000萬次以上（依據一定的條件）
	電氣	請參考右圖的電氣壽命曲線。
容許操作速度		5mm～0.5m/s
容許操作頻率	機械	120次/min
	電氣	30次/min
絕緣電阻		100MΩ以上（DC500V兆歐表）
接觸電阻		25mΩ以下（初期值）
耐壓	同極端子間	AC1,000V 50/60Hz 1min
	帶電金屬部與地之間	AC1,500V 50/60Hz 1min
	各端子與不帶電金屬部	AC1,500V 50/60Hz 1min
額定頻率		50/60Hz
抗振動	誤動作	10～55Hz 雙振幅1.5mm
抗沖擊	耐久	1,000m/s2以上
	誤動作	300m/s2以上
使用環境溫度		-5～+65℃ （不結冰）
使用環境濕度		95%RH以下
重量		約130～190g
環境濕度		95%RH以下
重量		約92g(D4N-A20R)

注1. 上表數值為初始值。
注2. 上表數值可能根據型號不同而有所不同，具體情況請另外垂詢。
* 壽命的值為環境溫度為5～35℃、環境濕度為40～70%RH時的值。其他詳細條件，請垂詢。
