主要用途:
BLDM-X防爆溜槽堵塞檢測器適用于檢測膠帶機運輸系統中的溜槽堵塞故障。當溜槽內形成堵塞時,檢測器將發生報警或停機信號,防止由物料堵塞溜槽而造成的惡性事故。
主要技術指標
型號 BLDM-X
觸點數量 常開1 常閉1
觸點容量 AC380V 3A
工作角度 ≥7°
極限角度 30°
結構形式 門式結構
復位方式 壓簧復位
防護等級 IP55
使用條件
環境溫度:-35℃∽+50℃。 相對濕度:不大于95%。
大氣壓力:80∽110kpa。 海拔高度:不超過2000M。
工作位置:安裝在溜槽不受物料沖擊的側壁上。
結構特征及工作原理

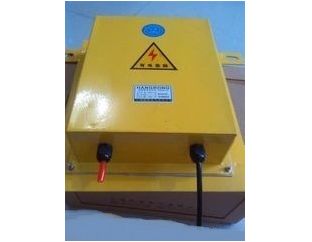

BLDM-X型防爆溜槽檢測器
結構:BLDM-X型防爆溜槽檢測器也采用門式結構,具有壓簧自動復位功能,內部裝有JLXK1-111M型航程開關為密封防護式。兩種溜槽堵塞裝置外形相同區別在于箱內選用開關不同。
原理:本裝置采用門式結構,彈簧復位,安裝在溜槽側壁上。當物料在溜槽中造成堵塞時堆積的物料必定給溜槽側壁一個壓力,從而將本裝置的活動門向外推移。當活動門偏轉角度大于受控角度時,其控制開關動作,從而發出報警或停機信號。如將其接至振打器控制線路上,可實現輕度堵塞時不停機自動振打功能。堵塞故障排除后,活動門自動復位。
安裝與接線
(一) 安裝方法:
1. 在溜槽側壁一適當位置開260×260一方口,然后在開口上方約100-200mm處,溜槽內壁焊接一塊長300mm左右的擋板,以防大塊物料落下直接沖擊活動門而發生誤動作。再用隨機所配像膠板將開口完全覆蓋、封閉。見圖(2)。
2. 用戶根據圖(3)所示尺寸自制一彎角件,焊接在溜槽側壁上。
3. 將本裝置用M10×25螺栓緊固在彎角件上即可。
(二) 安裝要領及注意事項
1. BLDM-X防爆溜槽堵塞檢測器可兩個為一組,安裝于溜槽相對的并且不受物料沖擊的兩側壁上,高度根據用戶需要而定。一般安裝在溜槽底部向上三分之二高度為宜見圖(4)
2. BLDM-X防爆溜槽堵塞檢測器也可用四個分兩組使用,一組安裝在溜槽側壁從底算起三分之一相對高度,作為輕度堵塞檢測。用于接振打裝置信號,當溜槽發生堵塞時,振打裝置接收到信號,便開始振打;另一組安裝底部三分之二處,作為重度堵塞檢測,發生堵塞時輸出停機信號。
(三) 接線:BLDM-X防爆溜槽堵塞檢測器引出一條三芯電纜線(出廠前已編號)其中1、2為常閉接點1、3為常開接點。用戶可參考圖(5)接線原理圖進行接線。
維護與使用
BLDM-X防爆溜槽堵塞檢測器使用半年以后,要進一次維護檢查,檢查緊固螺釘是否有松動、脫落現象,待擰緊后,再進行使用。同時要在門軸的軸套里涂以潤滑油,并清除積塵。
