一、概述
    DDZ型系列楔塊式帶式輸送機用斷帶抓鋪器廣泛適用于礦山、冶金、電力、港口、碼頭等長距離上運膠帶輸送機的膠帶保護。皮帶運行時，中間的逆止托輥隨皮帶轉動，左右兩側楔型閘塊處于皮帶下方且不與皮帶接觸，上閘輸送機發生斷帶或逆止器失效時，中間托輥在下滑力的作用下帶動閘塊沿楔形槽運動，同時觸發上閘塊快速轉動到皮帶上方將下滑的皮帶夾持在上下閘塊之間。
二、性能特點
1、本抓捕器采用整體式結構、安裝方便、強度高、動作可靠；
2、無需外動力，利用皮帶斷帶后自身產生的下滑力作為制動力，將下滑的皮帶抓捕；
3、適用機架型式：固定式、拆卸式、吊掛式；
4、上閘塊可擺動、可打開，上下閘申縮可調，制動間隙可調；
三、技術參數
1、適用膠帶寬度：650mm~2000m；
2、單側制動寬度（可調）：100mm~150mm；
3、單側制動面積：300cm2；
4、額定制動力：20KN；
5、最大破壞載荷：大于等于70KN；
6、制動距離：300mm~800mm；
7、適用上運傾角：大于等于6度。

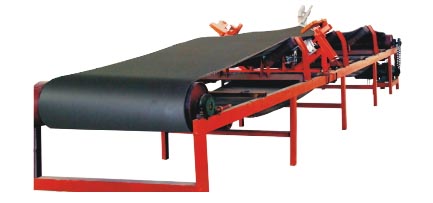

DDZ型系列楔塊式帶式輸送機用斷帶抓鋪器 實物應用圖
