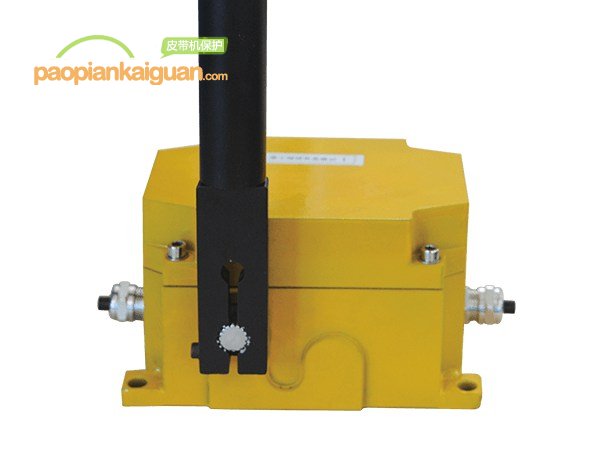

概述

適用于煤礦井下有煤塵、瓦斯爆炸危險環境中，作為膠帶運輸機跑偏保護的裝置。

工作原理

本產品沿膠帶運輸機兩側按一定間隔成對安裝。膠帶運輸機在運行過程中，膠帶有不正常的偏移時，膠帶與跑偏開關的立輥接觸，擠壓跑偏開關立輥，使立輥自轉并偏轉，當立輥偏轉到一級動作角度時，開關接點動作發出報警信號；當立輥偏轉到二級動作角度時，開關接點動作并發出停機信號，實現自動停機，可避免重大事故的發生。當膠帶機恢復正常運行后，跑偏開關自動復位到正常的位置。

主要性能及技術參數

• 跑偏動作角度值：一級為10°，二級為45°；
• 每級觸點數量：一級動合接點1個，二級動合接點1 個；
• 觸點容量：DC24V，1A
• 復位方式：自動復位
• 動作方向：單向
• 動作角度的允許偏差：±2°
• 立輥的動作力：一級20N；二級25N，誤差±2N；
• 立輥轉動的極限角度：不小于70°；
• 閉合接點的接觸電阻不大于0.1Ω，振動、沖擊和壽命試驗后不大于0.2Ω；
• 動作性能：跑偏開關受動作力作用，立輥轉動至動作角度時行程開關應立即動作，動作力撤除，立輥自動返回原位，經過復位角度時行程開關立即恢復；
• 復位角度: 4°±1°。


重量及外形尺寸

• 重量：8.5kg
• 外形尺寸：204×325×142（mm）
