概述

適用于煤礦井下具有煤塵、瓦斯爆炸危險環境中，用來檢測水位、液位。

結構特點

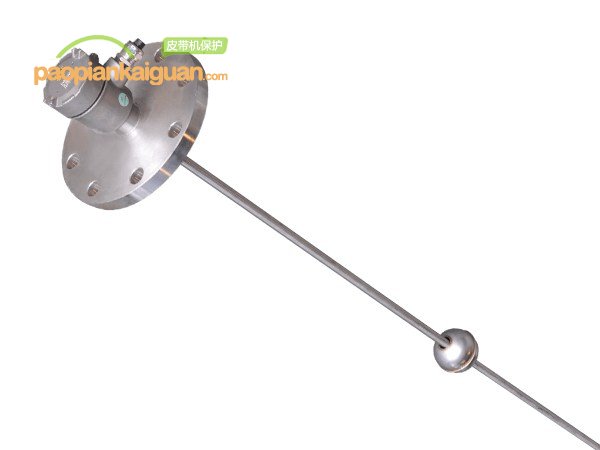

結構設計合理，性能穩定，檢測準確，動作靈活，安裝維護方便等特點。本產品由機芯、固定套、浮體、殼體、端蓋等組成。
產品防護等級：IP54。

工作原理

傳感器由關聯設備供給DC24V 本安電源，利用浮球內磁鐵隨液位變化，來改變連桿內的電阻與磁簧開關所組成的分壓電路，磁簧開關的間隙越小，精度越高。分壓信號可經過信號變送器轉換成4 ～20mA 或其他不同的標準信號，指示器可配合其它表頭作遠距離指示。

主要技術指標

• 工作電壓：DC24V；
• 工作電流：≤20mA；
• 測量范圍：0～2m；
• 輸出信號：當水位在 0 ～2m 之間變化時傳感器輸出模擬量信號在4～20mA；
• 輸出信號誤差不大于10%

主要技術參數

本安參數：

• Ui: DC24.1V
• Ii：20mA
• Ci：0μF
• Li：0mH


重量及外形尺寸

• 重量：10kg；
• 外形尺寸：2050×Φ210（mm）
