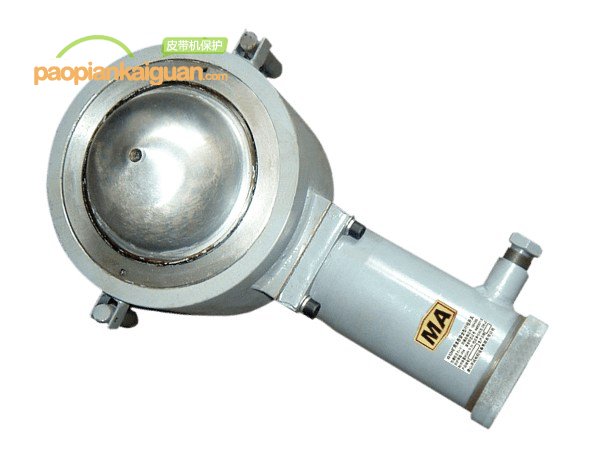

概述

礦用本安型物位傳感器適用于煤礦井下具有煤塵、瓦斯爆炸危險環境中。礦用本安型物位傳感器用于檢測固體或液體在儲存空間內的高度，即物位和液位檢測使用。

結構特點

傳感器采用接線盒引出方式，實現了容易安裝、配線簡單方便。防爆型式為礦用本質安全型，防爆標志為ExibI，傳感器防護等級為IP54。

工作原理

安裝物位傳感器時，其探頭與被檢測物體呈90°，探頭發射超聲波，到達物體表面后反射回來并由探頭接收，傳感器通過發射、接收超聲波的時間差來計算傳感器與被測物體之間的距離。

主要特性

• 輸出信號：4～20mA
• 測量范圍：（0～10）m
• 測量誤差：±2%


本安參數

• Ui: DC24.1V
• Ii：175mA
• Ci：0μF
• Li：0mH

重量及外形尺寸

• 重量：2Kg
• 外形尺寸：Ф144mm×288mm
