限位開關又稱行程開關，用于控制機械設備的行程及限位保護。在實際生產中，將行程開關安裝在預先安排的位置，當裝于生產機械運動部件上的模塊撞擊行程開關時，行程開關的觸點動作，實現電路的切換。因此，行程開關是一種根據運動部件的行程位置而切換電路的電器，它的作用原理與按鈕類似。行程開關廣泛用于各類機床和起重機械，用以控制其行程、進行終端限位保護。在電梯的控制電路中，還利用行程開關來控制開關轎門的速度、自動開關門的限位，轎廂的上、下限位保護。
限位開關按其結構可分為直動式、滾輪式、微動式和組合式。

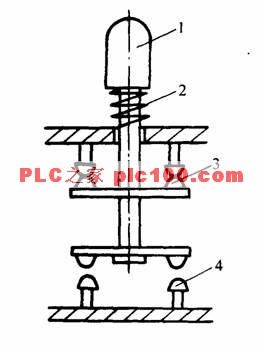

（1）直動式行程開關  其結構原理如圖1所示，其動作原理與按鈕開關相同，但其觸點的分合速度取決于生產機械的運行速度，不宜用于速度低于0．4m／min的場所。

圖1  直動式行程開關
1-推桿  2-彈簧  3-動斷觸點  4-動合觸點

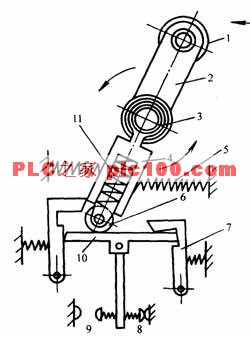

（2）滾輪式行程開關  其結構原理如圖2所示，當被控機械上的撞塊撞擊帶有滾輪的撞桿時，撞桿轉向右邊，帶動凸輪轉動，頂下推桿，使微動開關中的觸點迅速動作。當運動機械返回時，在復位彈簧的作用下，各部分動作部件復位。

圖2 滾輪式行程開關
1-滾輪  2-上轉臂  3、5、11-彈簧  4-套架  6-滑輪  7-壓板   8、9-觸點  10-橫板
滾輪式行程開關又分為單滾輪自動復位和雙滾輪(羊角式)非自動復位式，雙滾輪行移開關具有兩個穩態位置，有“記憶”作用，在某些情況下可以簡化線路。
（3）微動開關式行程開關   其結構如圖3所示。常用的有LXW-11系列產品

圖3 微動式行程開關
1.推桿  2.彈簧  3.壓縮彈簧4.動斷觸點  5.動合觸點
