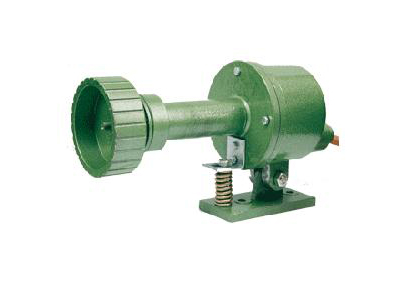

產品名稱： 速度打滑檢測器
產品型號： XL-SJ-Ⅰ型

概述：
Xl-SJ-Ⅰ型速度打滑檢測器對輸送機帶速實時檢測，已廣泛應用于輸送系統中皮帶上，為皮帶機的安全運行提供 了可靠的檢測手段。
工作原理：
Xl-SJ-Ⅰ型速度打滑檢測器水平安裝在上行皮帶和下行皮帶的輸送機支架上，觸輪與皮帶表面有一定的壓力從而防止發生觸輪的跳動而產生誤動作。觸輪隨著皮帶機的運動而轉動，從而帶動內部的脈沖盤，在脈沖盤旋轉時傳感器的磁應信號輸入到控制電路中，經處理放大，然后進行計數，其計數值與預置數比較，判斷膠帶的帶速，即：正常速度、打滑或超速等。同時執行電路輸出相應的開關信號。

技術參數:
1、環境溫度： -30℃ ~ 75℃ 濕度：不大于85%
2、工作電壓：AC 220V±10%（或AC 380V）
3、觸點容量：二線式傳感器3A /220V
4、開關形式：常閉型；常開型
5、延時時間：10秒
6、測速范圍：帶速1.0米/秒—5.0米/秒

外形尺寸:

接線方式：
YHSJ-Ⅰ速度打滑檢測器內部采用二線式傳感器開關，無直接提供觸點信號（內置繼電器除外），配合外部接觸器或繼電器工作。繼電器的工作電壓應與速度打滑檢測器的工作電壓一致。

接線方式見下圖：


安裝與使用：
a) 速度打滑檢測器安裝在輸送機上行皮帶與下行皮帶之間的輸送機支架上，檢測器觸輪與空載的上行皮帶應有較好的接觸。
b) 速度打滑檢測器的觸輪無指定運行方向，可順時針或逆時針運轉。
c) 本機應避免在皮帶啟動和關機過程中使用，安裝位置應選在皮帶運行平穩處。
